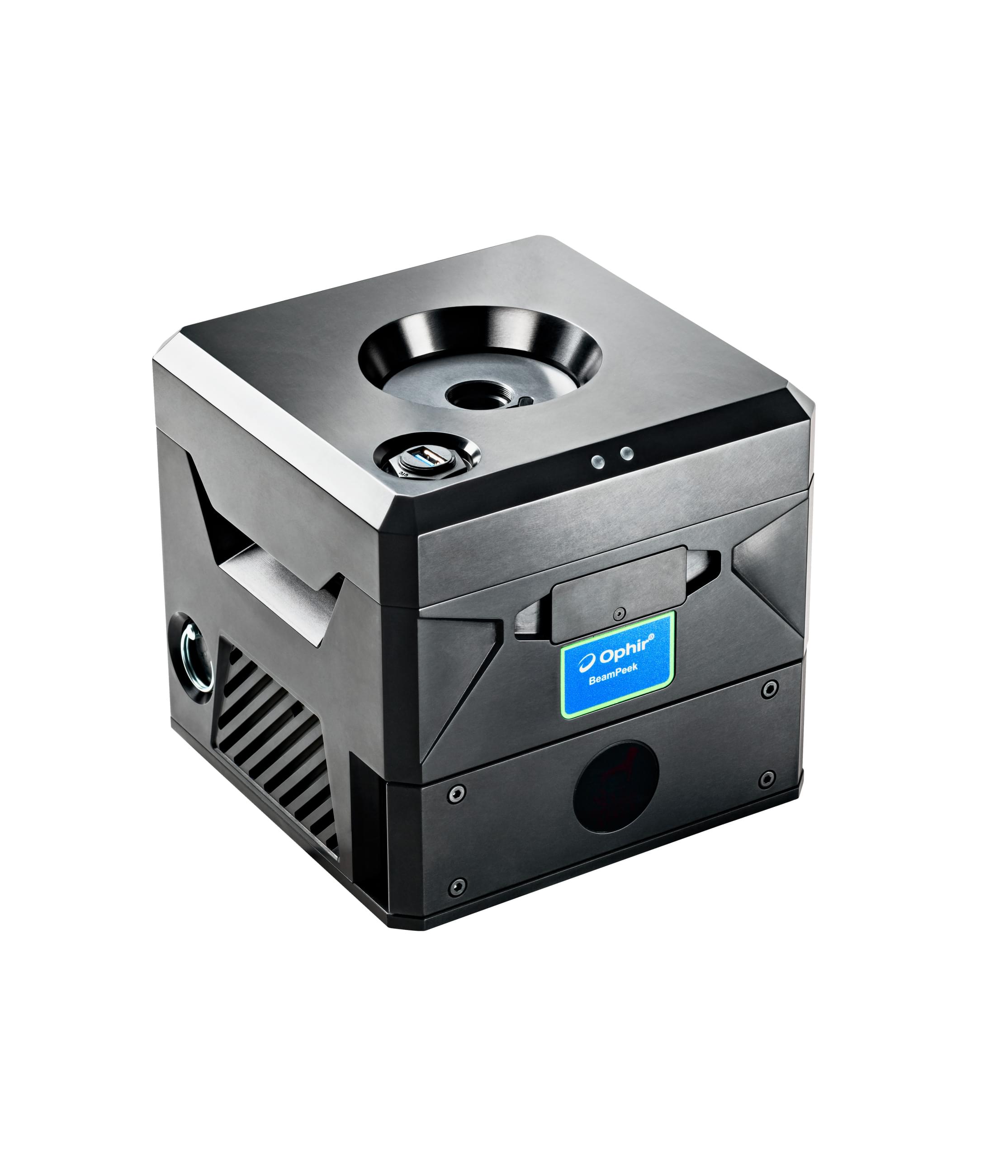

BeamPeek™ - integrovaný systém pro diagnostiku laserového paprsku

Firma Ophir nedávno představila na mezinárodním veletrhu Laser – World of Photonics v Mnichově nový, velmi kompaktní systém pro diagnostiku laserového paprsku BeamPeek™.

Systém zvládá současné měření všech důležitých parametrů laserového svazku, tedy výkonu, rozložení a hustoty výkonu v ohnisku, měření velikosti ohniska, určení přesné polohy ohniska a sledování změn velikosti ohniska v průběhu času. Průběžné sledování uvedených parametrů laseru je rozhodující pro zachování kvality a produktivity výroby v mnoha průmyslových aplikacích. Například velmi typickou aplikací, kde je průběžná kontrola výkonu a zároveň profilu paprsku obzvláště důležitá, je průmyslový 3D tisk, neboli „Additive Manufacturing“. 3D tiskárny a podobné stroje mají často značně omezený prostor pro umístění měřicího zařízení pro kontrolu vlastností laserového paprsku. I v tomto případě ovšem nabízí BeamPeek™ optimální řešení. Je totiž velice kompaktní, jeho rozměry jsou pouze 190 x 190 x 175 mm. a je tedy možné ho umístit přímo do komory 3D tiskárny. Navíc není potřeba žádné vodní chlazení, a to i přesto, že maximální výkon laseru může být až 1000 W. Odpadá tedy nutnost zavedení hadiček nebo přípojky vody do prostoru 3D tiskárny. Přístroj BeamPeek™ obsahuje CCD kameru pro diagnostiku profilu svazku a ohniska, včetně potřebné optiky pro zeslabení výkonu paprsku na hodnoty, které nepoškodí CCD čip, a termoelektrickou sondu pro měření výkonu. Přístroj se propojuje s počítačem pomocí USB rozhraní. Software pro zpracování, vyhodnocení, zobrazení a export dat je součástí dodávky přístroje.

Více informací najdete zde.
